常见的6款40G QSFP+光模块型号介绍及应用

  • August 01. 2020

近些年来,云计算和大数据在我国兴起一股热潮,为了提供足够的带宽,许多接入交换机已经发展到可以连接40G以太网的核心交换机。互连数据传输的快速发展,离不开40G光模块,因为它可以提供足够的带宽,以确保数据转换无阻碍,从而满足数据中心、企业园区对网络的需求。


40G光模块有4个相互独立的发射和接收光信号通道,能够为数据中心、高性能计算网络、企业核心层和分布层以及电信运营商提供高密度和低功耗的40G以太网连接传输应用。下面易天光通信(ETU-LINK)就给大家介绍下40G光模块的分类以及40G QSFP+光模块介绍及应用。

一、40G光模块的分类

目前市场上,40G光模块比较常见的有CFP和QSFP+光模块两类。

1、40G CFP光模块是专为单模光纤上的40G以太网链路而设计的,符合RoHS-6标准,且通过CFIO MSA指定的MDIO接口提供数字诊断功能;

2、40G QSFP+光模块是在QSFP基础上发展而来的产品,为高密度的应用程序所专用,与传统SFP+光模块相比,端口密度更高,且整个系统成本更低。它有四个数据传输通道,每个通道的传输速率约为10Gbps,四个通道同时传输可以实现40Gbps的传输速率。

二、40G QSFP+光模块介绍及应用

1、40G SR4 QSFP+光模块:中心波长为850nm,MPO/MTP接口,多模,支持DDM,工作温度为0°C~70°C,发送光功率为-7.6至+0.5dBm,常用于数据中心。

跳线搭配方案:

(1)搭配OM2,最大传输距离为30M

(2)搭配OM3,最大传输距离为100M

(3)搭配OM4,最大传输距离为150M

2、40G eSR4 QSFP+光模块中心波长为850nm,MPO/MTP接口,多模,支持DDM,工作温度为0°C~70°C,发送光功率为-7.6至+0.5dBm,常用于40G以太网和城域光传送网。


跳线搭配方案:

(1)搭配OM2,最大传输距离为82M

(2)搭配OM3,最大传输距离为300M

(3)搭配OM4,最大传输距离为400M

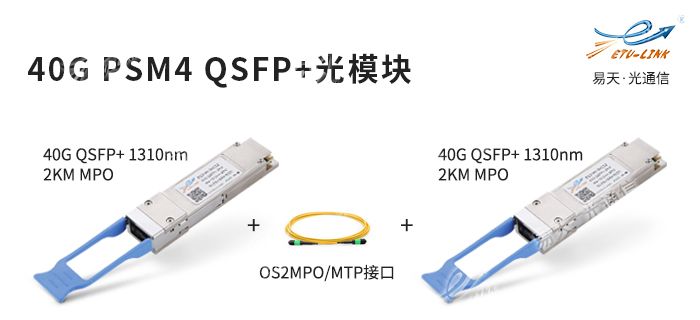

3、 40G PSM4 QSFP+光模块:中心波长为1310nm,MPO/MTP接口,单模,支持DDM。40G PSM4 QSFP+光模块一般搭配单模跳线OS2应用于40G以太网、光纤通道和PCIe的互连解决方案中,传输距离最高可达2KM

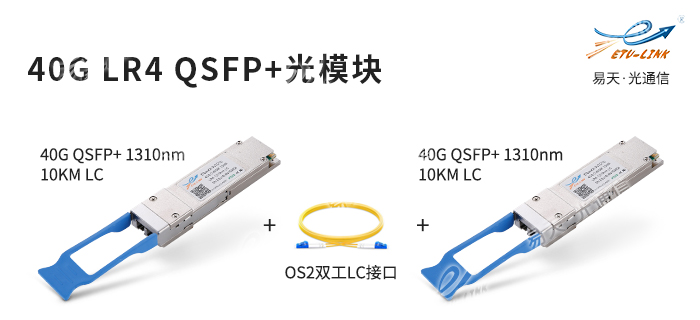

4、40G LR4 QSFP+光模块:中心波长为1271nm、1291nm、1311nm、1331nm,双工LC接口,单模,支持DDM,工作温度为0°C~70°C,发送光功率为-7至+2.3dBm。一般搭配搭配单模跳线OS2应用于数据中心互联和城域光传送网,传输距离最高可达10KM



5、40G eSM4 QSFP+光模块:中心波长为1310nm,MPO接口,单模,支持DDM,工作温度0-70摄氏度。一般搭配单模跳线OS2应用于数据中心和因特网交换点之间,传输距离最高可达10KM

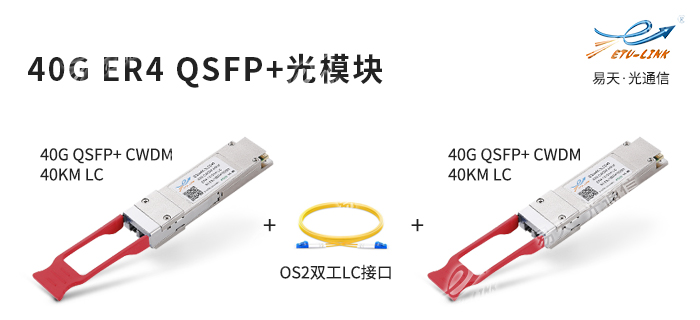

6、40G ER4 QSFP+光模块:中心波长为1271nm、1291nm、1311nm、1331nm,双工LC接口,单模,支持DDM,工作温度为0°C~70°C,发送光功率为-2.7至+4.5dBm。一般搭配单模跳线OS2应用于数据中心和城域光传送网,传输距离最高可达40KM

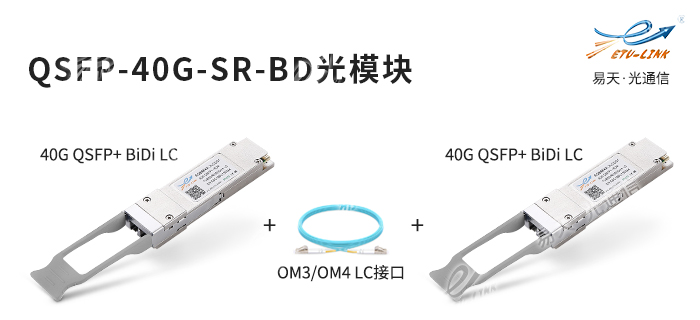

7、40G BIDI QSFP+光模块 :中心波长为850nm、900nm,双工LC接口,多模,支持DDM,工作温度为10°C~70°C,发送光功率为-4至+5dBm。该光模块实际采用两路20G单纤双向技术进行收发,需要使用两根LC接口多模光纤。


跳线搭配方案:

(1) 搭配OM3,最大传输距离为100M

(2) 搭配OM4,最大传输距离为150M

三、小结

最后,40G光模块的出现简化了网络构架,减少了配件数量。易天光通信ETU-LINK作为光模块制造商,以上产品均可提供,产品可兼容华为、思科、H3C、锐捷等品牌交换机。

在城域骨干网络应用中,其调度性和集成度要远远优于4个10G系统,从而可节省机房面积、减少设备堆叠以及提高单节点设备的带宽管理能力和调度能力有效减少了成本,比其它的城域网的方案更加经济

热门产品:40G SR4 QSFP+光模块40G BIDI QSFP+光模块40G eSR4 QSFP+光模块 40G LR4 QSFP+光模块40G ER4 QSFP+光模块
