如何在华为交换机上查询光模块DDM信息?

  • December 01. 2020

很多小伙伴都有一个疑惑,那就是我拿到手里的光模块在外观上是全新的,但是其光模块的相关信息却不知道怎么查询,今天,易天光通信(ETU-LINK)就为大家介绍下如何在华为交换机上查询光模块的信息,下面就为大家介绍下光模块相关参数的查询指令,通过display命令查看接口光模块DDM信息。

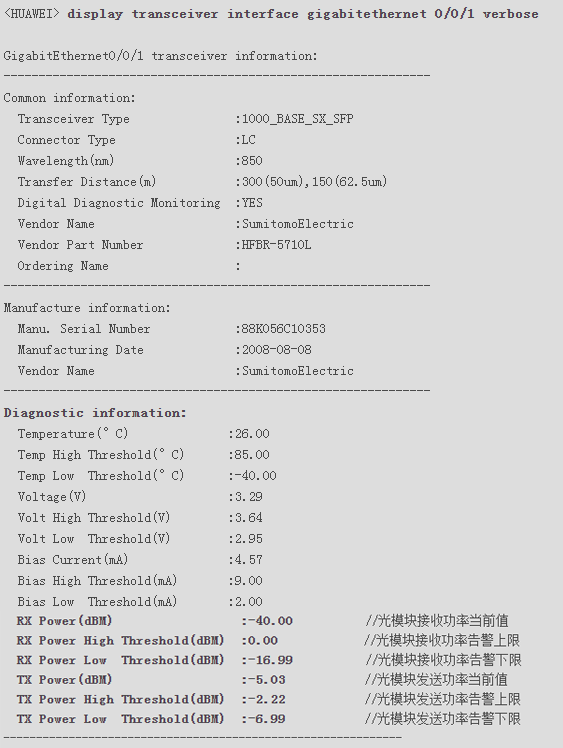

执行命令display transceiver [ interface interface-type interface-number | slot slot-id ] [ verbose ],查看设备接口上的光模块信息。


执行命令display transceiver diagnosis interface [ interface-type interface-number ],显示光模块诊断参数。


接着易天光通信带你解读下相关英文单词代表的含义:


1、Wavelength(nm)是波长的意思,后面的数字表示光模块的波长值,常见的波长有850、1310、1550等。


2、RX指的是接收光功率,TX指的是发射光功率,High Threshold指的是功率的最高值,Low  Threshold指的是功率的最低值,一般光模块的说明书上会有光模块光功率的正常范围值,大家可通过对比光模块规格书上的参数来判断光模块的功率是否正常。


3、Transfer Distance译为最远传输距离,上图的显示结果表示的意思是用纤径为50微米的多模OM2光纤传输最远可传至300米,用纤径为62.5微米的多模OM1光纤传输最远可传至150米。


4、Temperature指的是当前光模块的温度,Temp High Threshold指的是光模块的最高温度上限,Temp Low Threshold指的是光模块的最低温度下限,光模块需要介于这两个温度值之间才可以正常工作。High指的是最高,Low 指的是最低,电压英文为 Voltage,偏置电流英文为Bias Current。光模块的参数值是否正常可对比光模块的规格书给出的范围值来判断。


5、50um或62.5um表示光纤直径,指的是多模光纤;当光纤直径为9um时,指的是单模光纤。


最后,交换机与服务器组网少不了DAC高速线缆、AOC有源光缆、光模块以及跳线。这里就介绍下部分光模块的型号,有助于大家了解光模块的参数信息,方便今后选购。

ETU - LINK

型号

华为光模块

封装

速率

距离

接口

ES8512-3LCD05

eSFP-GE-SX-MM850

SFP

1.25G

850nm

550M

LC

ES3112-3LCD10

SFP-GE-LX-SM1310

SFP

1.25G

1310nm

10KM

LC

ES3112-3LCD40

S-SFP-GE-LH40-SM1310

SFP

1.25G

1310nm

40KM

LC

ES85X-3LCD03

OMXD30000

SFP+

10G

850nm

300M

LC

ES31X-3LCD10

OSX010000

SFP+

10G

1310nm

10kM

LC

EQ2xx10X-3LCD40

SFP-10G-ER-1310

SFP+

10G

1310nm

40KM

LC

ES2312X-3LCD10

SFP-25G-LR

SFP

25G

1310nm

10KM

LC

ES2852X-3LCD01

SFP-25G-SR

SFP

25G

850nm

100M

MPO

EQ2xx10X-3LCD10

QSFP28-100G-LR4

QSFP28

100G

1310nm

10KM

LC

EQ28510X-3MCD01

QSFP28-100G-SR4

QSFP28

100G

850nm

100M

MPO


以上就是在华为交换机上读取光模块信息的执行指令,以及对应参数的一些解释,易天光通信(ETU-LINK)可提供所有华为型号的兼容光模块,光模块在出厂前都会使用华为系列交换机进行真机检测,确保客户到手的光模块能100%兼容华为系列交换机。
