MPO光纤跳线主要用在哪些地方?

  • September 16. 2020

一、MPO跳线简介


MPO光纤跳线由热拔插式MPO连接器和多模/单模光缆组成。MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚、防尘帽等,而且引脚部分分为公头和母头两种形式。


公头连接头有两个PIN针,而母头连接头则没有。MPO光纤跳线具有低插入损耗,良好的互换性及插拔性,纤芯数量多等特点,被广泛应用在需要高密度集成的光纤布线场景中。



二、MPO跳线的应用


MPO光纤跳线可应用于光纤通信系统、有线电视网、电信网络、局域网、广域网、通信基站内布线、配线箱内布线以及光有源设备中光链路互连等场景中。

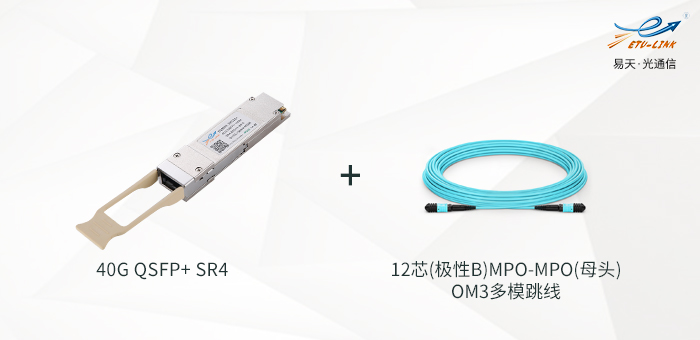

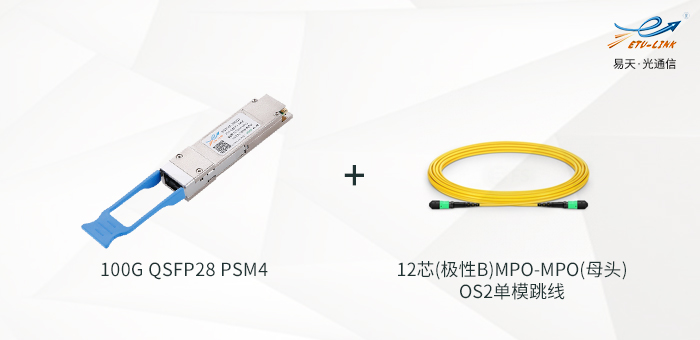

MPO跳线一般与40G以上的高速率光模块搭配使用,由于40G QSFP+ SR4、eSR4、PSM4光模块与100G QSFP28 SR4、PSM4等光模块都是采用4条发射通道和4条接收通道并行传输方式,所以至少需要8纤芯的光纤跳线才能接通光链路。



40G QSFP+ SR440G QSFP+ PSM4通常采用12芯MPO接口,因为QSFP+光模块的生产过程中,对通道的规范都是一致的,以通道1对通道12,通道2对通道11、通道3对通道10、通道4对通道9组成四组收发通道,中间四通道不用,每组收发通道都进行10G传输,加起来刚好可以完成40G的传输。



12芯MPO跳线除了用于40G/100G光模块,还可用于100G CFP4 SR4光模块,24芯的MPO跳线一般用在100G CFP2 SR10、100G CFP SR10光模块上。


三、MPO光纤跳线的分类


MPO跳线主要有两种分类,第一种是按接头类型分为MPO主干光纤跳线和MPO分支光纤跳线;第二种分类是按光纤芯数分为8芯、12芯、24芯、36芯、48芯及72芯,但目前最常用的是12芯、24芯。


四、MPO光纤跳线的极性分类

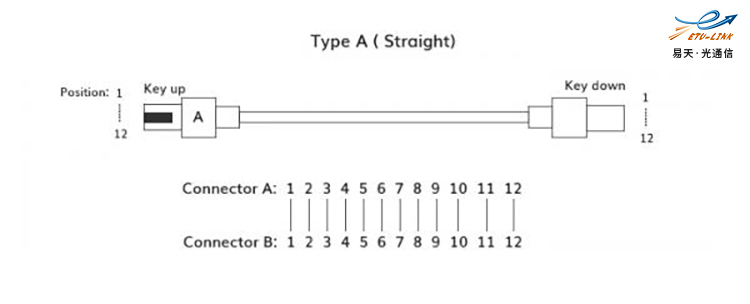

1、Type A(直通型):跳线两端纤芯排列位置相同,即一端的1对应另外一端的1, 一端的12对应另外一端的12。两端的Key键朝向是相反的,key up对应key down。




2、Type B(交错型):跳线两端纤芯排列位置是相反的,即一端的1对应另外一端的12,一端的12对应的是另外一端的1。两端的key键朝向是相同的,即key up就对应key up,key down就对应key down。

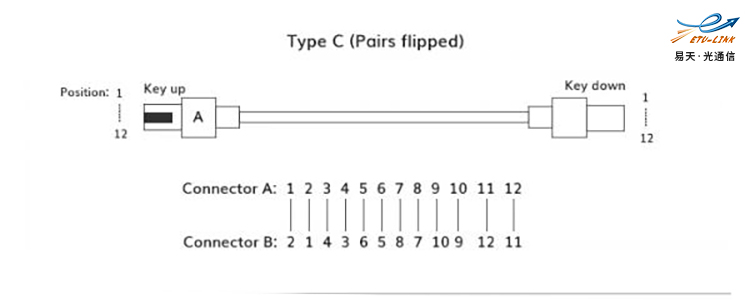

3、Type C(成对交错型):C型的MPO跳线是相邻的一对纤芯位置交叉,即一端的纤芯1对应另外一端的2,一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的,key up 对应 key down。

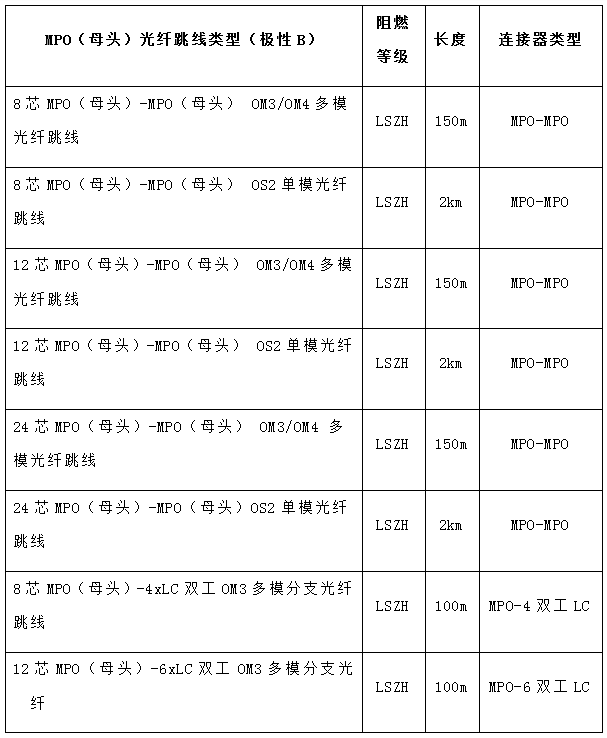

五、MPO光纤跳线类型




易天光通信(ETU-LINK)是一家专注于光通信产品研发、制造、销售与服务于一体的高新技术企业。公司主营产品为光模块、光纤跳线、AOC有源光缆、DAC高速线缆等,可广泛应用于电信领域和数据中心通信领域。


热门产品:MPO跳线
