8芯 VS 12芯MPO光纤跳线,哪种更适合40G网络布线？

众所周知，2芯连接是10G网络中常见的连接方式。那对于数据中心40G网络设备间的互连，您知道有哪几种连接方式吗？哪种更加适合40G网络布线呢？今天我们一起来探讨学习下这两个问题。

如果用2芯连接方式来实现数据中心40G网络设备间的互连，会造成数据中心的线缆数量过多、布线系统难以管理等问题，进而影响数据中心的正常运行。基于此，两种新的连接方式—12芯连接和8芯连接相继被提出来用作40G网络的高密度结构化布线。

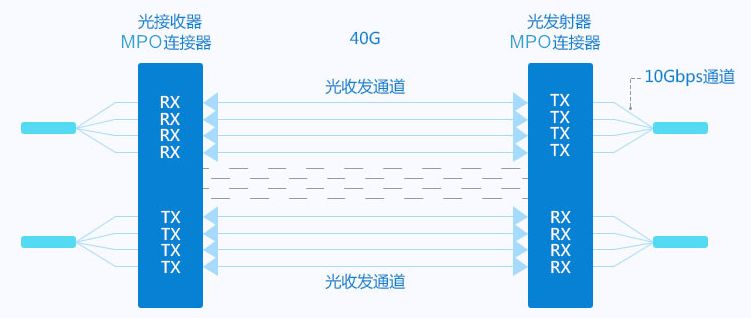

40G传输主要是通过光模块的8个收发通道（各通道的传输速率是10Gbps）来实现，而与这种光模块一起使用的通常是MPO光纤跳线。

MPO光纤跳线

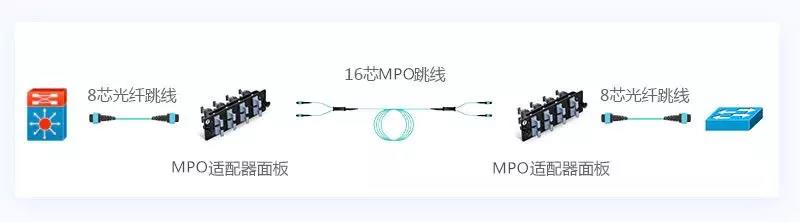

8芯MPO跳线连接解决方案

如上所述，8芯连接能轻松实现主干网光纤的100%全部利用，也不会产生其他损耗。此外，其布线也更加简单、灵活。但是，它在光纤使用密度方面较12芯连接稍显劣势。

8芯MPO光纤跳线

12芯MPO跳线连接解决方案

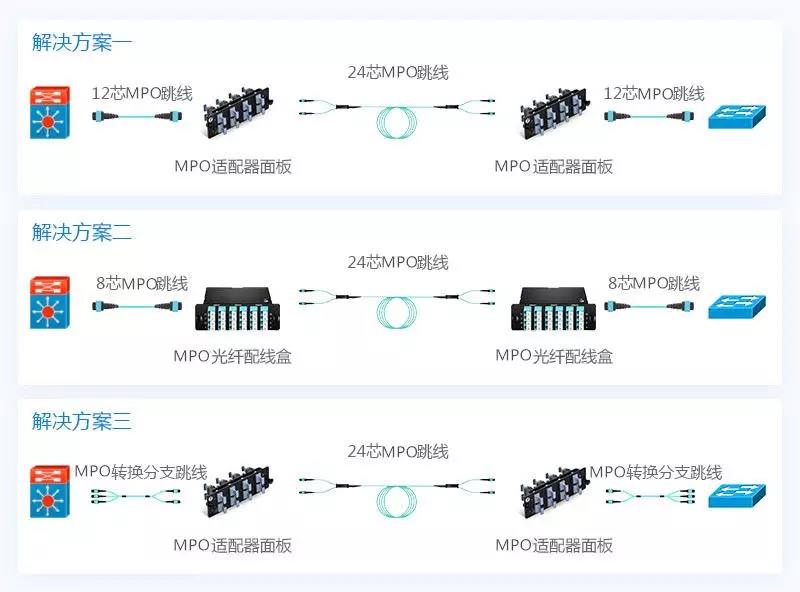

虽然常见的40G光模块使用的是8芯光纤的光缆，我们仍然可以使用12芯连接技术连接到QSFP端口。事实上，现在有很多使用了40G线路的人都在干线网络中使用了12芯连接技术，具体如下图：

MPO连接解决方案

缺点：

方案一：将12芯光纤的连接器插到一个仅需要8芯光纤的光模块上，有四根光纤没有派上用场。

方案二&方案三：尽管方案通过12芯光缆到8芯光缆的转换模块或分支跳线在此方案中实现了主干网光纤的100%全部利用，但是会增加额外的MPO连接器和插入损耗。

一般而言，无论从成本角度还是光缆性能方面考虑，这都算不上是最佳解决方案，因此需要一种更为合理的解决方案。

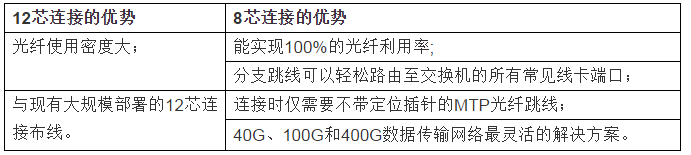

12芯连接和8芯连接的优势对比：

综上所述，8芯连接是40G网络布线的最佳解决方案。但是，由于12芯连接出现得较早，而且在光纤使用密度具有较高的优势，因此，8芯连接和12芯连接都将在数据中心的40G网络中占有一席之地,具体选择哪种连接方式需要根据实际应用和需求决定。
