40G QSFP+ SR4单纤模块简介

  • December 01. 2017
随着网络的发展, 10G升级到40G是网络的要求,但在升级电缆系统时,存在一个最大的问题,特别是40G短距离传输。
所以为了解决这个问题,工程师研发了40G QSFP+ SR4单纤模块。今天我们将会简单介绍一下这个产品,希望对您有所帮助!

1. 什么是40G QSFP+ SR4单纤模块?

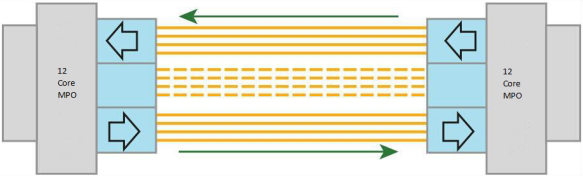

40G QSFP+ SR4单纤不同于其他40G QSFP+模块:
其他40G QSFP+模块(如QSFP+ SR4 / LR4) 使用8通道来实现40G传输, 然而40G QSFP+ SR4 单纤只使用2个 20G通道来达到这个功能, 每个通道都可以从一根多模电缆发送和接收信号。
需要注意的是40G QSFP+ SR4单纤模块必须成对使用。

40G QSFP+ SR4单纤模块

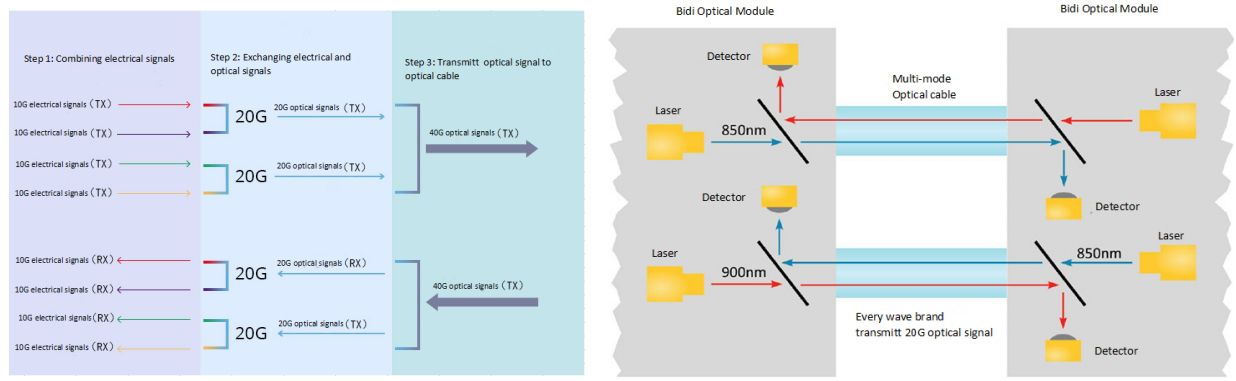

2. 40G QSFP+ SR4单纤模块怎么工作?
实现40G QSFP+ SR4单纤模块发射信号,需要以下三个步骤:
步骤1: 结合4个电信号到2个20G电信号;
步骤2: 交换2个20G电信号到两个不同波段的20G光信号;
步骤3: 将不同波段的20G光信号发射到一根光纤线缆,40G设备就会接收光信号并工作:

40G QSFP+ SR4单纤模块发射信号



3. 如何使用?
40G QSFP+ SR4单纤的常用波段是850nm和900nm, 它能在多模电缆中稳定传输。
通常与OM3/OM4光纤跳线使用以传输100/150m。

当在数据中心使用40G QSFP+ SR4单纤模块时,这将会变得很简单,也没有必要去改变原有的10G网络系统。因此,这是节省网络升级成本的一种非常普遍且简单的解决方案。

易天光通信是一家专业的光模块制造商,可提供155M到100G的兼容模块,如思科、华为、华三、中兴、瞻博、惠普、极进等。
如有任何疑问或是对此产品感兴趣的,欢迎联系我们的销售: sales@etulinktechnology.com.
