100G以太网长距离的QSFP28 ER4光模块连接方案

  • December 28. 2019

如今100G 产品应用越来越广泛,长距离的需求也随之增多,对于40KM的应用场景,100G ER4光模块可以简化传输网络,减少中继设备,降低维护成本。本文中易天光通信来讲解100G QSFP28 ER4光模块。

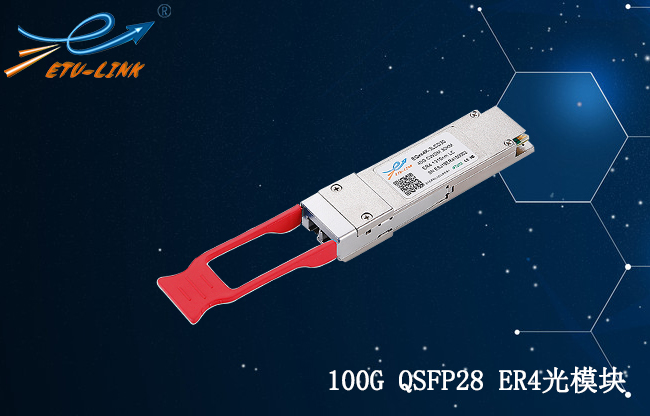

100G ER4

100G QSFP28 ER4光模块描述:

100G QSFP28 ER4光模块采用WDM复用波分技术,波长为1295.56~1309.14,封装形式为QSFP28,使用LC双工连接器,与单模光纤使用时最大传输距离可达40KM,带DDM,具有体积小和功耗低优势

100G QSFP28 ER4光模块发射端采用了支持双速率的DML 激光器,在0~70全温条件下功耗小于3.8W,符合数据中心绿色节能的要求。

100G QSFP28 ER4光模块特性:

◆热插拔QSFP28外形

◆符合以太网100GBASE-ER4 Lite

◆支持103.1Gb/s的聚合比特率

◆没有FEC的G.652 SMF最长可达30公里

◆带GEC的G.652 SMF最长可达40km

◆单+3.3V电源

◆工作温度:0~70

发射器:冷却4×25Gb/s,LAN WDM EML TOSA(1295.56,1300.05,1304.58,1309.14nm)

◆接收方:4x25Gb / s APD ROSA

◆4x25G电接口(OIF CEI-28G-VSR)

◆双工LC插座

◆符合RoHS-6

100G QSFP28 ER4连接方案:

100G ER4光模块与100G交换机连接,可达40KM。易天光通信(ETU-LINK)100G ER4光模块的接收灵敏度高,功耗低,为机房之间的100GE端口的长距离应用提供了经济适用的解决方案。

100G-ER4连接方案

应用:

应用于OTN设备支持OTU4速率和在不开启前向纠错功能即可传输40km,可以简化城域网的传输网络,减少了中继设备,降低了系统延迟和运营维护成本。

应用于数据中心DCI网络为数据中心机房之间100G端口的长距离互连应用提供了便利的选择。

总的来说,100G QSFP28 ER4光模块适用于长距离连接,具有低功耗的优势,为分布式数据中心之间的DCI光互连提供了经济适用的解决方案。




相关推荐:40G QSFP+光模块
