在当今这个数据爆炸的时代，高速稳定的数据传输成为了各个行业的需求。100G网络作为重要组成部分，核心组件100G QSFP28双纤光模块备受关注。今天，我们就来深入解析100G QSFP28双纤光模块的四种主流型号：QSFP28-100G-SR4，QSFP28-100G-LR4，QSFP28-100G-ER4和QSFP28-100G-ZR4。

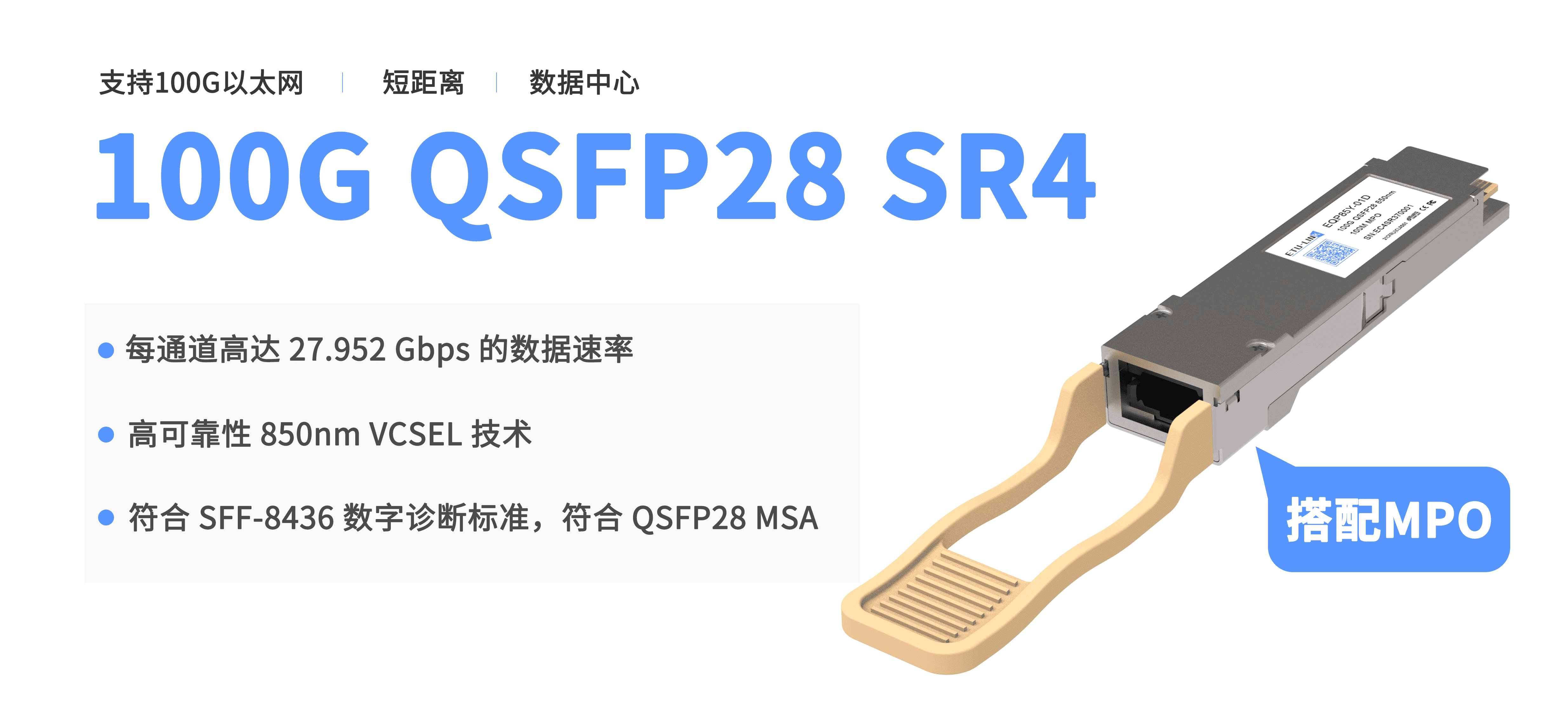

一、QSFP28-100G-SR4工作原理

QSFP28-100G-SR4光模块是并行100G光模块，采用4路25G NRZ多模并行技术。在发射端，电信号经激光器阵列转换为光信号，然后在带状多模光纤上并行传输；在接收端，光电检测器阵列将并行光信号转换成并行电信号。

通过MPO12芯多模光纤（OM3/OM4）实现100m或300m的传输距离。该型号支持100GBASE-SR4以太网标准，适用于短距离、高密度数据中心互联。

优势：

· 每通道高达27.952 Gbps 的数据速率；

· 高可靠性850nm VCSEL 技术；

· 符合SFF-8436 数字诊断标准，符合QSFP28 MSA。

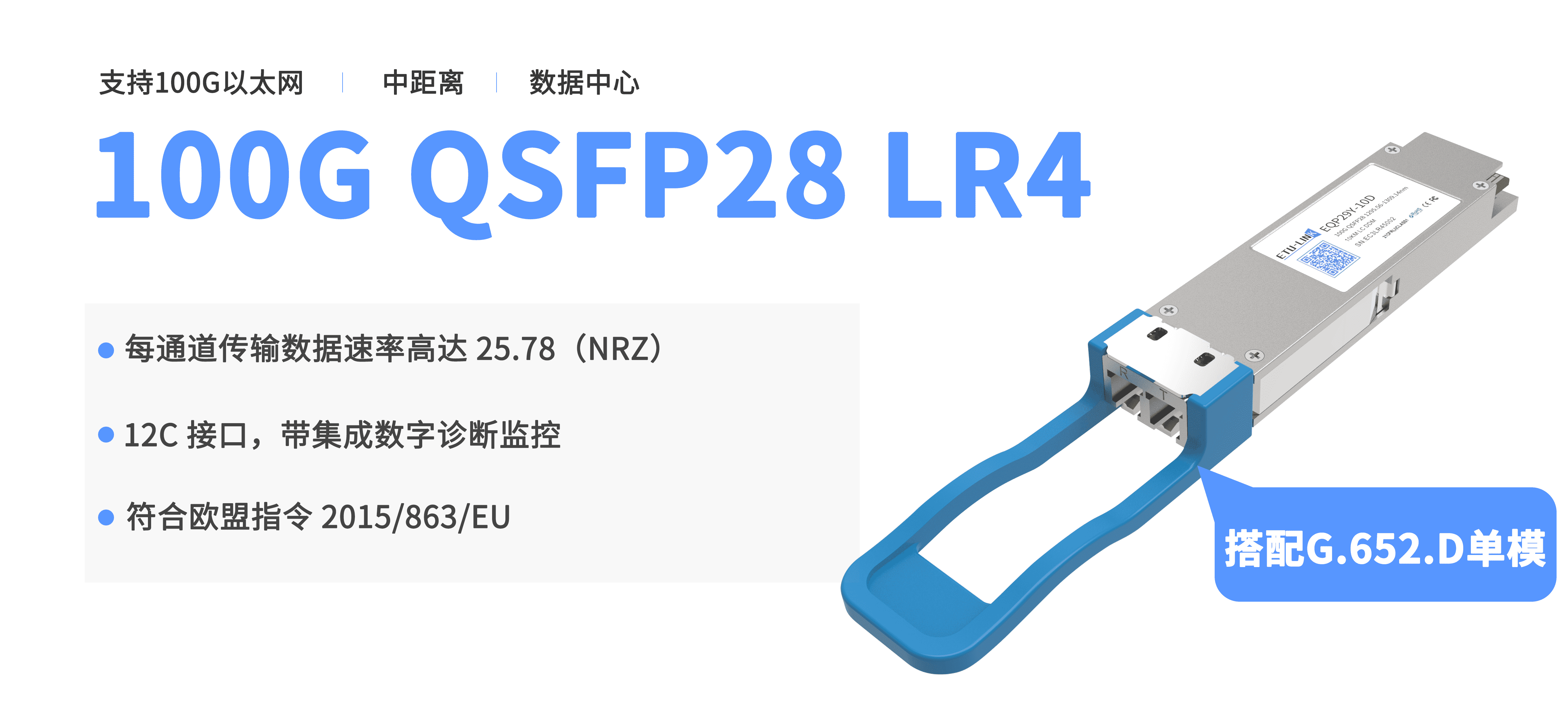

二、QSFP28-100G-LR4工作原理

采用4路25G NRZ波分复用技术（LWDM4），将4路25Gbps电信号转换为4路LAN WDM光信号，然后将其复用为单通道，实现100G光传输。在接收端，将100G光输入解复用为4路LAN WDM光信号，再转换为4路电信号输出通道。

通过双工LC接口的单模光纤（OS2）实现10km或20km的传输距离。该型号遵循100GBASE-LR4以太网标准，适用于城域网和数据中心互联。

优势：

· 支持103.125 Gbps 的线路速率；

· 每通道传输数据速率高达25.78（NRZ）；

· 12C 接口，带集成数字诊断监控；

· 符合欧盟指令2015/863/EU。

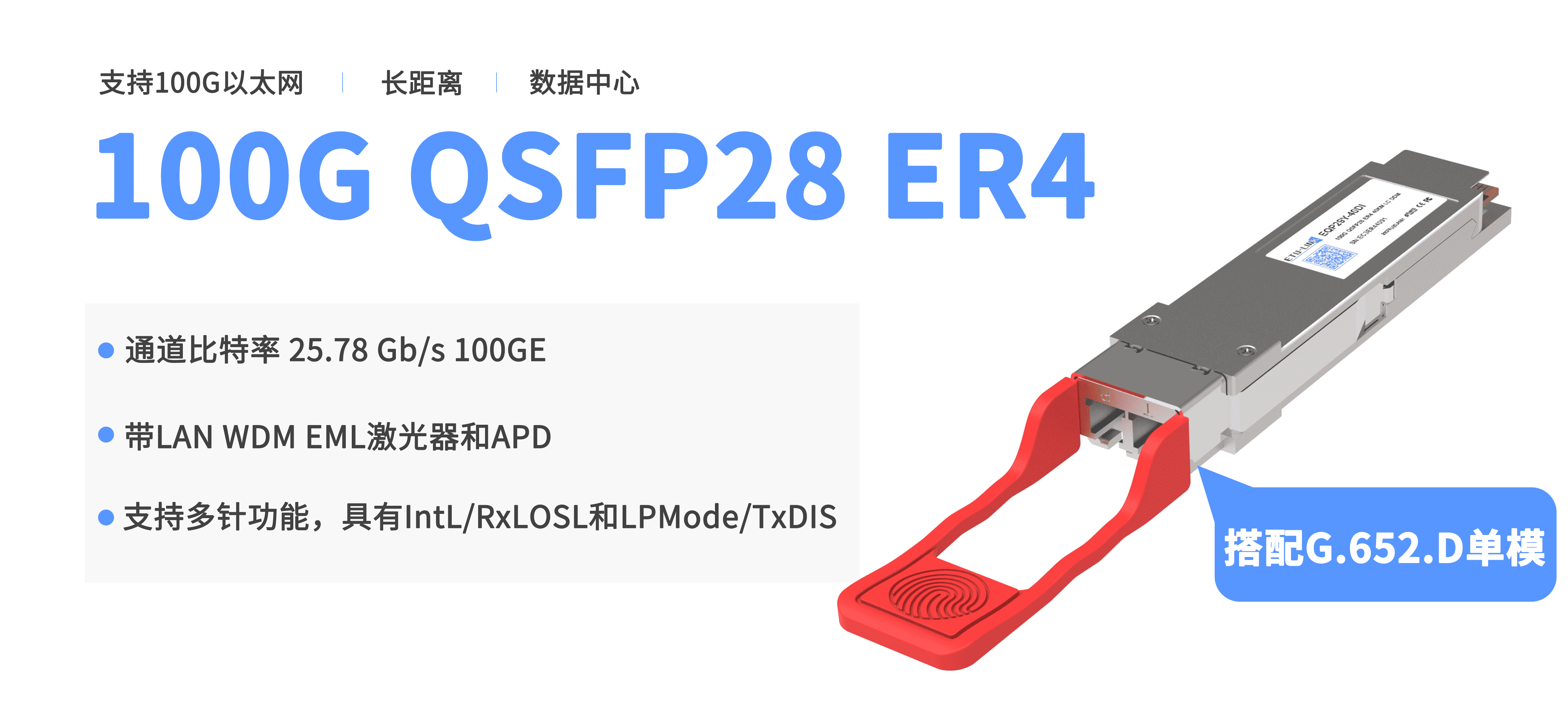

三、QSFP28-100G-ER4工作原理

该光模块是专为符合以太网100G BASE-ER4标准的光通信应用而设计的100Gb/s模块。它将4路25Gb/s的电数据输入转换为4路LAN WDM光信号，然后将其复用成单路进行100Gb/s的光传输。在接收端，将100Gb/s的光输入解复用为4个LAN WDM光信号通道，再转换为4个电信号输出通道。

通过单模光纤实现高达40km的传输距离。该型号支持100GBASE-ER4以太网标准，适用于长距离数据中心互联和电信网络。

优势：

· 支持线路速率103.125 Gb/s；

· 通道比特率25.78 Gb/s 100GE；

· 带LAN WDM EML激光器和APD；

· 支持多针功能，具有IntL/RxLOSL和LPMode/TxDIS；

· 12C 接口，带集成数字诊断监控；

· 符合欧盟指令2015/863/EU。

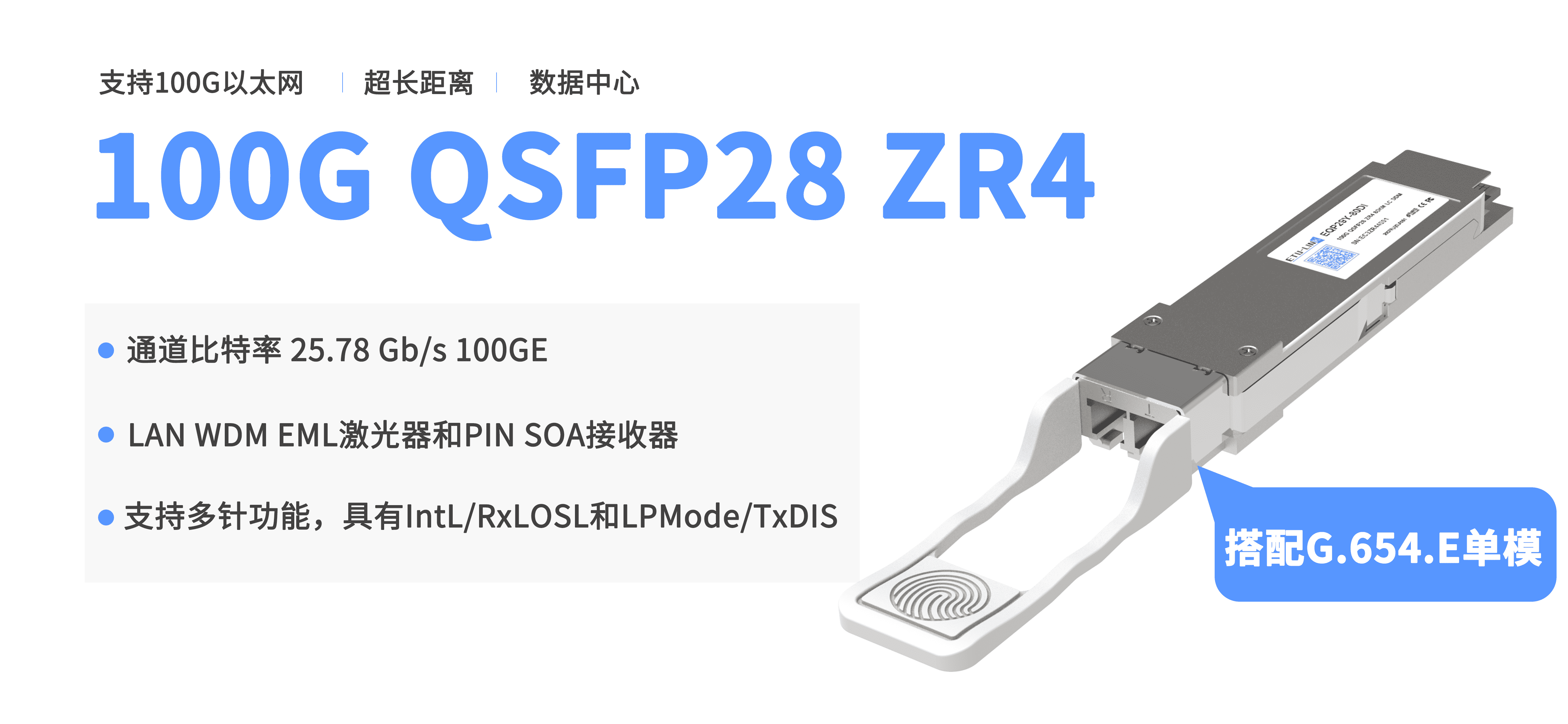

四、QSFP28-100G-ZR4工作原理

专为超长距离传输设计，采用4路28G NRZ波分复用技术（LWDM4），是4通道全双工收发一体模块。在发射端，四通道串行数据由CDR恢复并传递给4个激光驱动器；在接收端，通过SOA放大4个通道的光信号，然后通过集成的光解复用器对光信号进行解复用。

通过单模光纤实现超过80km的传输距离。该型号支持OIF-100G-ZR标准，适用于广域网和城域网的长距离连接。

优势：

· 支持103.125 Gb/s 开始的线路速率；

· 通道比特率25.78 Gb/s 100GE；

· LAN WDM EML激光器和PIN SOA接收器；

· 支持多针功能，具有IntL/RxLOSL和LPMode/TxDIS；

· 12C 接口，带集成数字诊断监控；

· 符合欧盟指令2015/863/EU。

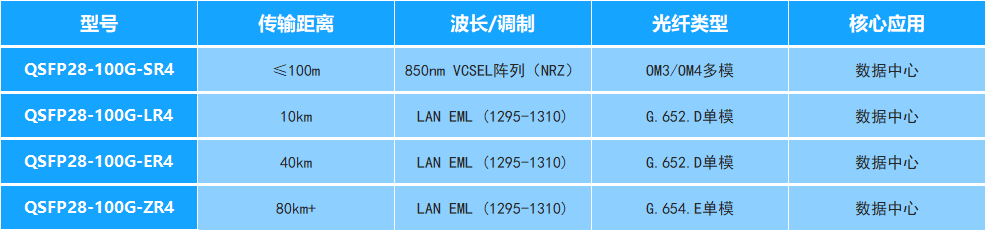

以下是100G QSFP28双纤光模块四种主流型号技术参数对比图：

100G QSFP28双纤光模块的这四种主流型号各有特点和优势，在不同的应用场景中发挥着重要作用。在实际选择时，需要根据具体的传输距离、带宽需求、成本预算等因素进行综合考虑，以选择最适合的光模块型号，为数据传输提供高效、稳定的保障。
