万兆NAS存储网络组建方案

  • December 10. 2020

NAS存储网络是满足中小企业实现低成本存储需求的解决方案,其中,NAS指的是网络附属存储,是存储数据的设备,被称为网络存储器,它以数据为中心,将存储设备与服务器彻底分离,集中管理数据,从而释放带宽、提高性能、降低总拥有成本、保护投资。下面易天光通信(ETU-LINK)就为大家介绍下万兆NAS存储网络组建方案。


首先,我们需要了解组建万兆NAS存储网络需要用到哪些设备,为让NAS存储网络供终端用户存储和读取数据,我们需要将存储设备联网。所以,我们需要准备NAS存储器、万兆光纤网卡、传输载体(铜缆/光缆/光模块/光纤跳线)、交换机、路由器。

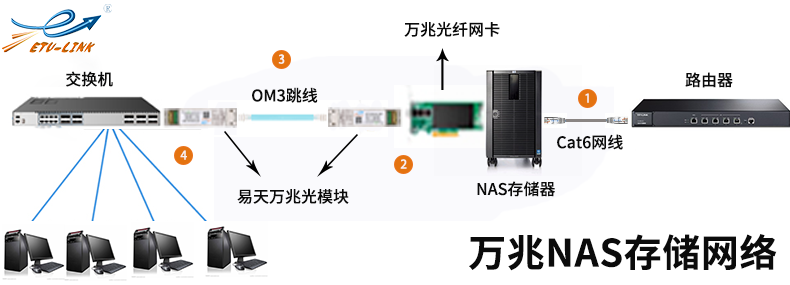

其中,路由器主要是连接外部网络,交换机是帮助NAS存储器和终端设备(如电脑)实现数据传输的中间设备,万兆光纤网卡是帮助NAS存储器实现联网,并允许授权的终端用户通过网卡在NAS中存储、读取数据。传输载体主要是实现数据传输,10G光通信产品主要有10G高速铜缆(适用链路长度小于15米)、10G有源光缆(适用链路长度小于300米)、10G光模块(适用链路长度在300米-160千米之间)搭配单/多模光纤跳线。以下是万兆NAS存储网络组网示意图。



上图操作步骤如下:


首先,我们可以采用Cat6网线将路由器的LAN口与NAS存储器的网口连接起来,并设置动态IP上网。


接着,将交换机的SFP光口插入万兆SFP+多模光模块,在服务器的总线CPIE接口上插入万兆光纤网卡,再插入光模块,然后采用双工LC多模OM3光纤跳线连接两端的光模块。


最后,在交换机上接入终端设备(以电脑为例)即可。


万兆NAS存储网络在实际存储网络中的应用十分普遍,可以帮助用户提升网络性能,是中小企业存储网络的高性价比解决方案。
