服务器和交换机如何连接以及配置

  • April 30. 2021

很多小伙伴可能都有一个疑问,交换机端口有光口,而服务器却没有相对应的光口,那么我们怎样将交换机和服务器连接起来呢?本篇文章易天光通信(ETU-LINK)就跟大家讲讲。

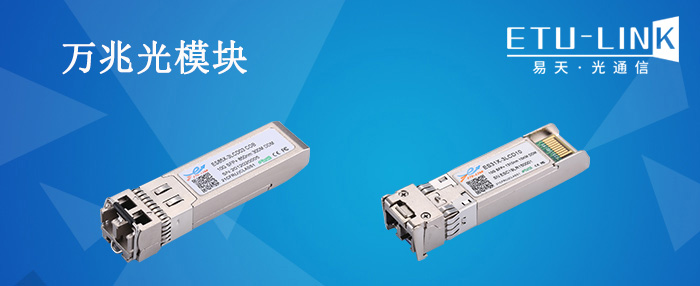

其实,服务器和交换机是不能直接连接的,我们需要在服务器的PCI-E接口插入NIC光纤网卡,光纤网卡上会配置相应的端口类型。例如10G万兆交换机和服务器相连接,我们需要选择10G的NIC光纤网卡,将光纤网卡插入服务器PCI-E接口,然后在光纤网卡和交换机中插入万兆光模块,最后再使用光纤跳线分别接入光模块即可完成交换机和服务器的连接。以下是万兆光模块的相关参数信息,供大家做下参考。



易天型号

速率

封装

波长

(nm)

传输距离

接口类型

光纤类型

ES31X-3LCD02

10G

SFP+

1310

220m

双LC

OM3

ES85X-3LCD03

10G

SFP+

850

300m

双LC

OM3

ESAX-32CDxx

10G

SFP+

850

300m

SFP+

OM3

ESDAX-330CNxx

10G

SFP+

-

15m

SFP+

电缆


接下来,讲解下配置的步骤:

一、配置交换机

1、SwitchA上创建Eth-Trunk10并配置为LACP模式;

2、配置SwitchA上的成员接口加入Eth-Trunk10。


二、配置服务器

1、打开“网络和共享中心”,选择“更改适配器设置”;

2、在需要测试的网卡端口上单击右键,选择“属性”;

3、选择对应网卡的服务程序,比如此处为Intel,然后单击“配置”;

4、单击分组,勾选“将此适配器与其他适配器组合”,然后再单击“新组” ,重新命名新组,然后单击“确定”;

5、命名新组后勾选所需要的网卡端口;

6、选择需要的组类型为“IEEE 802.3ad动态链路聚合”,单击“下一步”,继续完成配置。

最后,交换机与服务器通过链路聚合互连就完成了。
