你知道光模块常用的连接器有哪些吗?

  • April 02. 2021

本篇文章易天光通信(ETU-LINK)将为大家介绍下几款连接光模块常用的跳线,这几款分别是LC接口、SC接口、MPO接口,其中LC接口又分为单工和双工。


1、LC连接器

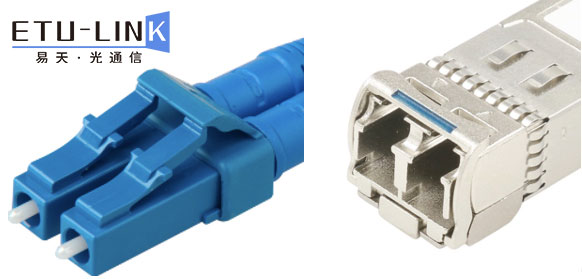

(1) 双工LC连接器


双工LC连接器用于连接双纤光模块,比如1.25G千兆双纤光模块10G万兆双纤光模块25G双纤光模块40G/100G单模光模块等。

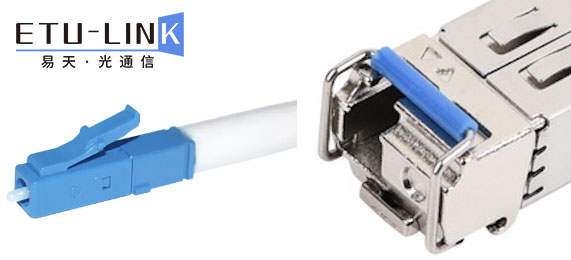

(2) 单工LC连接器


单工LC连接器用于连接单纤光模块,比如1.25G千兆单纤LC接口光模块(有SC和LC两种接口类型)、10G万兆单纤光模块、25G单纤光模块。

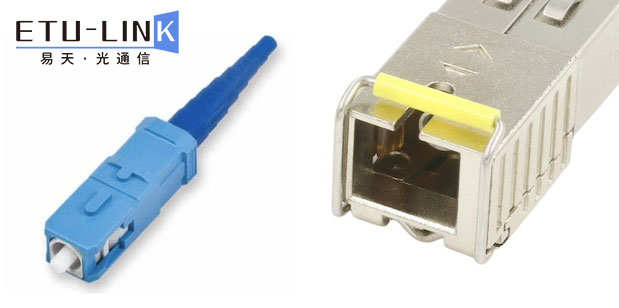

2、SC连接器


SC连接器多用于连接单纤双向光模块,比如1.25G千兆单纤SC接口光模块。

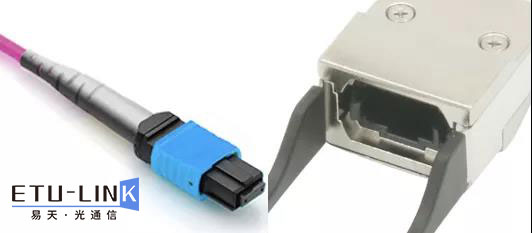

3、MPO连接器


MPO连接器用于连接40G/100G光模块,比如40G SR4、100G SR4等。MPO连接器有8芯、12芯、24芯等规格,一般40G SR4、100G SR4搭配12芯光纤跳线一起使用。



以上就是光模块常用的光纤连接器类型,我们在使用光纤的时候要注意保证连接器光纤端面以及光模块接口没有受到污染,在连接光模块前,光纤端面可以采用擦纤纸进行清洁,然后再接入光模块。如果光模块和跳线不使用时,要记得塞上防尘帽。
