不同速率光模块与光纤跳线的连接使用方案

  • December 18. 2019

光模块有着多种不同的传输速率和传输距离,因此当我们针对光模块选择光纤跳线的时候,则要选择与之相匹配的光纤跳线类型。否则会造成不必要的浪费或者损失。那么不同的光模块使用怎样的光纤跳线类型呢,易天光通信来为大家讲解!

ETU-LINK 1.25G光模块

指传输速率为1.25G的光模块,其封装形式为SFP,最高可传输至160KM,那么1.25G如何与光纤跳线连接呢,下面我们来举两个例子:

1. 1.25G SFP SX光模块工作波长为850nm,采用LC双工接口,与多模双纤光纤跳线OM1/OM2搭配使用传输距离可达550m。

2. 1.25G SFP LX光模块工作波长为1310nm,采用LC双工接口,与单模双纤光纤跳线OS2搭配使用时输距离可达10KM。

1.25G SFP LX光模块

ETU-LINK 10G光模块

指每秒可以发送和接收10G数据信号的光模块。根据封装的不同,10G光模块可以分为XENPAK光模块,X2光模块,XFP光模块和SFP+光模块,目前比较流行的是10G SFP+光模块。

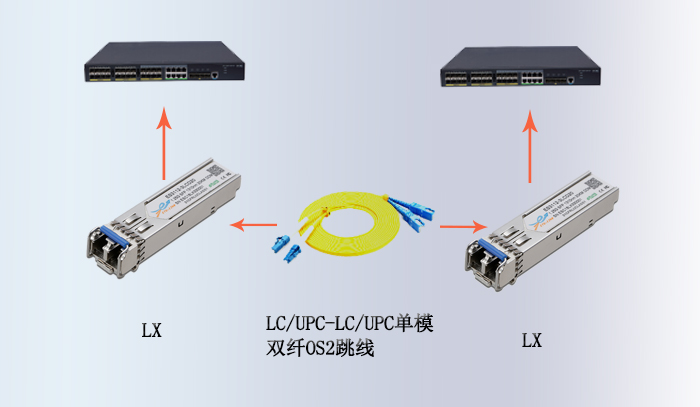

1. 10G SFP+ LR光模块工作波长为1310nm,采用LC双工接口,与单模双纤光纤跳线OS2搭配使用时传输距离可达10KM。

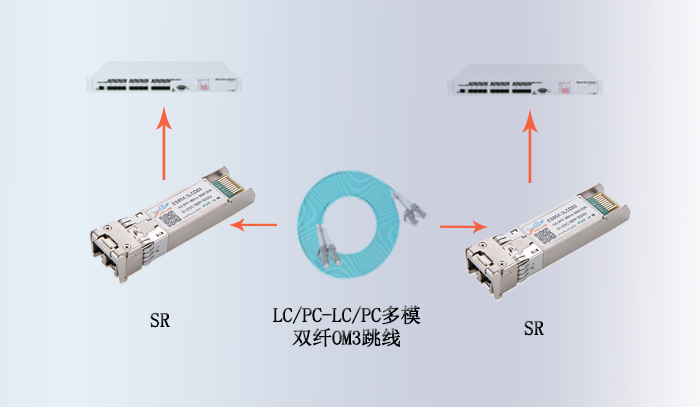

2. 10G SFP+ SR光模块工作波长为850nm,采用LC双工接口,与多模双纤光纤跳线OM3搭配使用时传输距离可达300m。

10G SFP+ SR光模块

ETU-LINK 40G光模块

指传输速率为40G的光模块,其封装形式为CFP和QSFP+,主要用于骨干网传输。40G QSFP+光模块是其中应用比较广泛的一种,但是其型号较多,我们来列举40G QSFP+ SR4光模块所对应使用的光纤跳线类型。

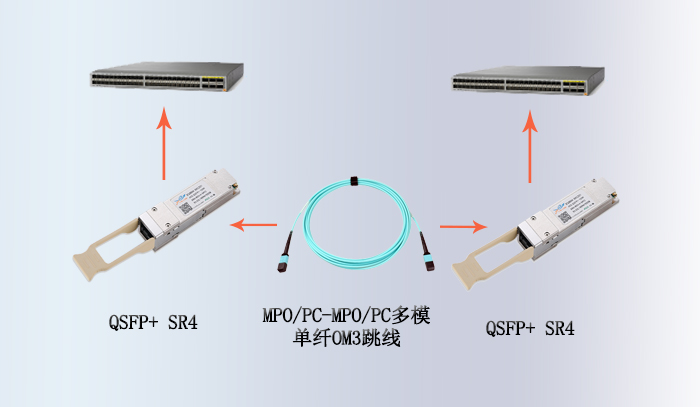

40G QSFP SR4光模块工作波长为850nm,采用MPO连接器,与OM3多模光纤跳线搭配使用时传输距离为100M、与OM4多模光纤跳线搭配使用时传输距离为150M。

40G QSFP SR4光模块

ETU-LINK 100G光模块

100G光模块传输速率为100G,目前市场上推出的100G光模块类型主要有:CXP光模块、CFP光模块、CFP2光模块、CFP4光模块以及QSFP28光模块。而市场应用较多的是QSFP28光模块。

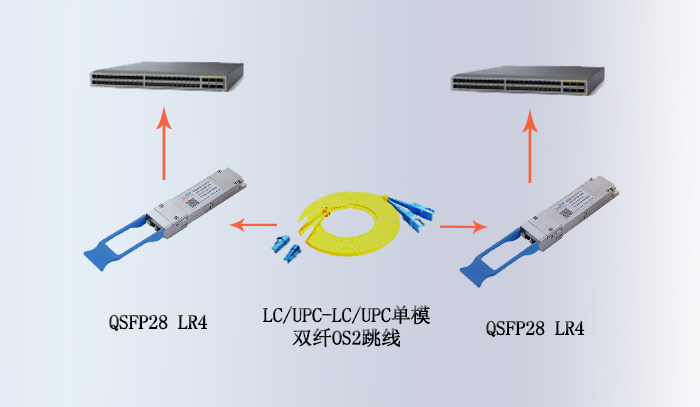

100G QSFP28 LR4光模块工作波长为1295.56-1309.14nm,采用CWDM传输技术、LC双工接口单模双纤OS2光纤跳线连接使用时传输距离可达10KM。

100G QSFP28 LR4光模块

总的来说就是多模光模块搭配多模光纤跳线使用,反之亦然。一般相同的传输速率,不同工作波长的光模块对应的传输距离也不一样。感谢支持!
