光纤尾纤的分类、特性及注意事项

  • December 16. 2019

尾线由光纤连接器和一段光缆组成,尾纤只有一端有光纤连接器,而另一端是光缆纤芯的断头,用于连接光纤收发器或是光纤设备等。那么本文中易天光通信就来为大家讲讲光纤尾纤的分类、特性、应用以及使用的注意事项。


光纤尾纤

一、尾纤的概述

尾纤也称为裸光纤,尾纤一端有光纤连接器,另一端是光缆纤芯的断头,具有光纤连接器的一端用于连接设备,而光缆纤芯的断头与其他光缆纤芯断头熔接相连以达到最小的插入损耗。尾纤和跳线的结构非常相似,简单来讲,跳线从中间砍断就是两条尾纤。尾纤具有各种不同的连接器,普通尾纤直径通常0.9mm,并安装在ODF装置内。

二、尾纤的分类

尾纤的类型主要有单芯尾纤、双芯尾纤、4芯尾纤、12芯束状尾纤、12色束状尾纤、SC束状尾纤、FC束状尾纤、LC束状尾纤和ST束状尾纤。易天光通信(ETU-LINK供应的尾纤有多种类型可供选择根据光纤模式有多模(OM1OM2OM3)、单模OS2);根据光纤的数量有单根光纤、双根光纤和多根光纤根据连接器的研磨抛光类型有PCUPCAPC。尾纤带有外部护套,能够保护紧包缓冲层电缆不受破坏。在空间允许的情况下可以很容易的剥离外部护套,这样尾纤就具有更紧的弯曲半径,占据更小的空间。

三、光纤尾纤产品特性

1. 插损0.2dB

2. 回损:PC/UPC35dB APC60dB

3. 工作温度:-40+55

4. 0.9mm2.0mm3.0mm

光纤微信

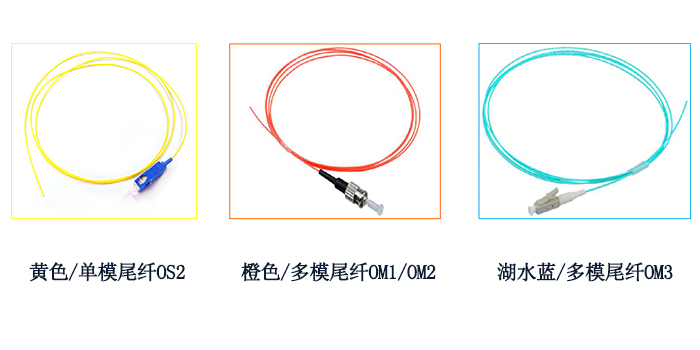

尾纤分为单模尾纤和多模尾纤,这两种尾纤可以通过颜色、波长以及传输距离来区分。多模尾纤的外护套颜色为橙色OM1/OM2和湖水蓝OM3多模尾纤波长为850nm,传输距离为500m,用于短距离连接;而单模尾纤的外护套颜色为黄色,波长为1310nm1550nm,并且它的传输距离较长,可达10km40km

四、尾纤的应用

1. 光纤通信系统

2. 光纤接入网

3. 光纤数据传输设备

4. 光纤CATV

5. 局域网(LAN)

6. 测试设备

7. 光纤传感器

8. 串口服务器

五、尾纤的使用注意事项

1. 尾纤在使用过程中尽可能避免绕环,这样可以减少光信号在传输过程中的衰减。

2. 尾纤连接的光模块必须和尾纤相匹配,短波光模块必须连接多模尾纤,长波光模块必须连接单模跳线,这样才能保证数据传输的准确性。

3. 尾纤的连接器应保持干净,在使用后要用防护套将连接器保护封装起来,防止油污、灰尘以及机械损坏。

4. 使用前须将尾纤陶瓷插芯和插芯端面脱脂棉蘸取酒精擦拭干净。

5. 出现人为或其他因素造成尾纤损坏时,要及时更换损坏的跳线。

光纤尾纤插入损耗低,回波损耗高,具有良好的互换性和重复拔插性,使用非常方便。总的来说,多模尾纤适用于短距离连接,单模尾纤适用于长距离连接。



相关链接:25G光模块100G光模块
