安装光纤网络时,您犯过这些错吗?

  • September 11. 2017
当安装光纤网络时,人们可能会犯一些通常被忽视的常见错误。在这篇博客中,我们将会列出最常见的。希望能为您的光网络安装提供一些指导。

1.单纤模块必须成对使用

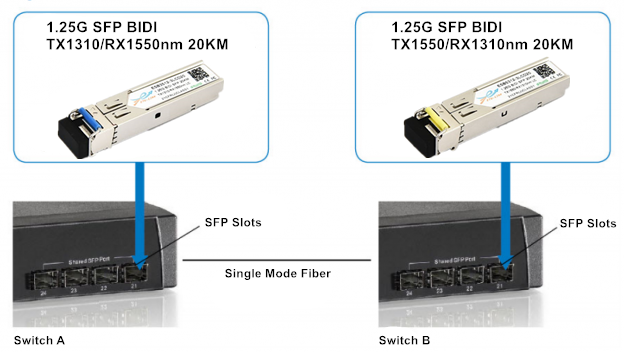

单纤双向光模块必须正确匹配。举例:一对单纤模块对接两台交换机。如果A交换机接的是TX1310/RX1550nm波段的模块,那么B端就必须是TX1550/RX1310nm波段的模块。TX1550/RX1310nm波段的模块价格要比 TX1310nm/RX1550nm波段的贵,因为器件比较贵。因此有些工程师可能希望通过使用2个TX1550/RX1310nm波段的模块来省钱。但这是行不通的。

单纤模块


2.首先了解各种光纤连接器。

光纤模块 使用各种连接器,所以必须在在购买产品之前弄清楚他们之间的区别。 SC是一个方形连接器。ST是圆形的,有洞洞的。LC连接器看起来像SC连接器的小巧本。是SC的一半大。SFP 光模块通常使用LC连接器。FC连接器是有螺纹状的。不常见的连接器包括MT-RJ和e2000等。

光纤连接器


3.不要一起使用APC连接器与UPC连接器

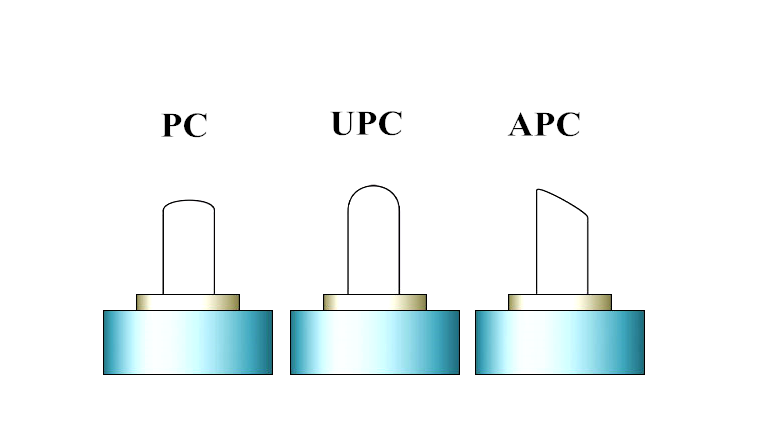

光纤连接可能会用到APC或UPC,它们是不可互换。光纤端面的陶瓷插芯存在物理差异(如下图所示)。APC的光纤切面为8度角而UPC是0度角。如果角度不同,有些光将不能传播。

APC连接器,UPC连接器


4.SFP和SFP+光模块不能对接

标准的SFP模块通常支持100Mbps或1Gbps速度。XFP和SFP +支持10Gbps的连接。SFP +比XFP小并允许更大的端口密度。尽管SFP和SFP+的大小是一样的,你不能把SFP +模块用在只支持1Gbps的设备上。

您曾在光纤网络安装中犯过以上错误吗?希望今天的分享能对您有所帮助,让您的工作更高效!
