让光模块组装变得更容易些
March 01,2018 15:49:55

还记得我们小时候玩的拼图、积木那些吗?这些不仅有趣,还培养了我们的动手能力,还能让我们远离老年痴呆症哦(O(∩_∩)O哈哈~)。


其实,在工作中,我们也能找到儿时的乐趣的。为了老年痴呆症远离我们,让我们动起手来吧!

下面让我们一起来学习光模块组装吧!(以10G为例)



10G光模块组成部件:

底座、下压块、PCB板、上压块、弹簧、卡扣(解锁件)、拉环、螺丝、钣金件(上盖)

10G光模块组装

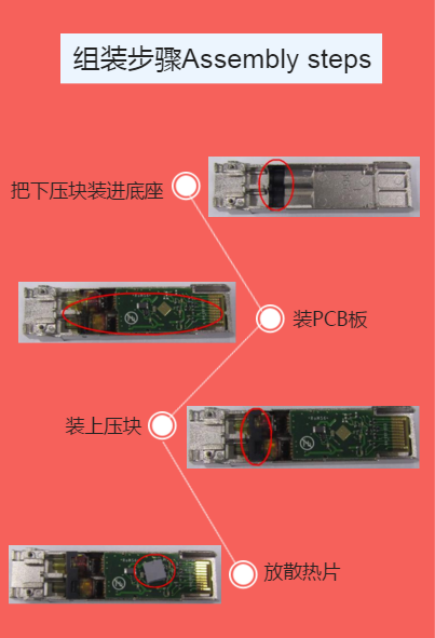

10G光模块组装步骤:

把下压块装进底座 → 装PCB板 → 装上压块 → 放上散热片 → 把弹簧放进卡扣再装到底座 → 装上拉环 → 盖上钣金件 → 上螺丝 → 手拉拉环看有没有弹性



光模块组装步骤

光模块组装步骤



注意:检测一个光模块是否成功组装好,用手拉动拉环,弹性好就代表组装成功,没有弹性就代表失败了。



一个光模块成品的形成,是需要多个步骤来完成的,看似简单,稍不留神也比较容易忘了某个步骤的。因此我们在组装的时候就要多加注意了。希望通过我们的图文并茂的讲解,对你们轻松组装光模块有所帮助!
