在光纤网络系统中，光模块与跳线的正确搭配至关重要，这不仅关系到网络连接的稳定性，还影响着数据传输的效率与质量。易天光通信（ETU-LINK）作为专业的光模块制造商，在此为您详细介绍光模块搭配跳线的全面知识。

一、跳线关键参数解析

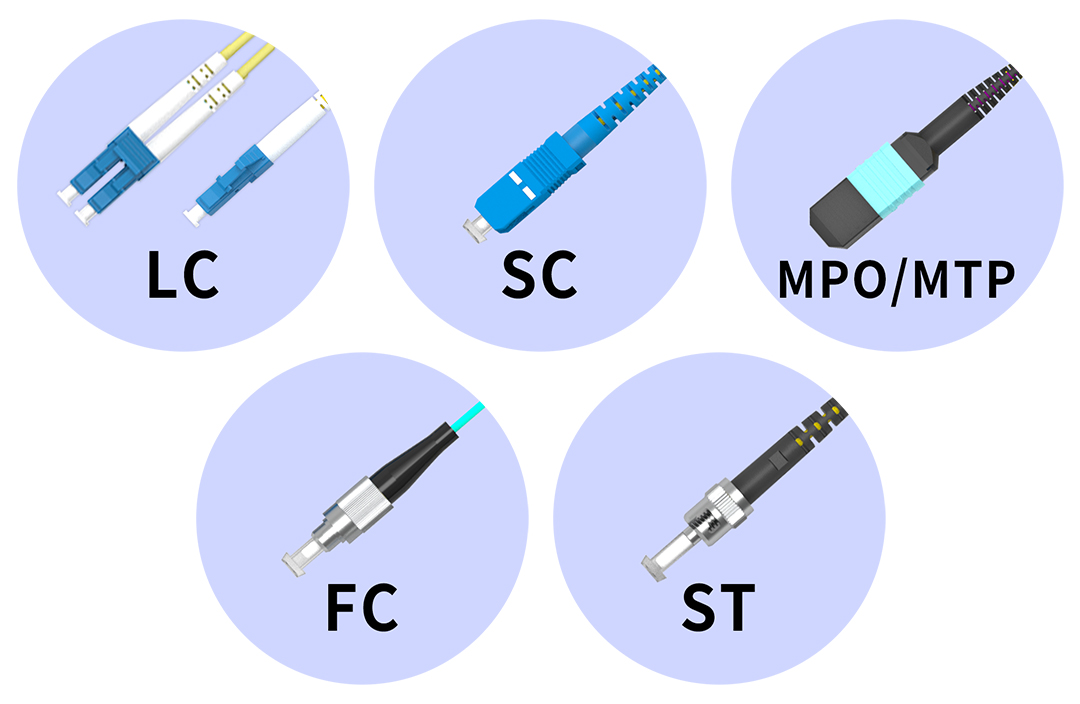

1. 接口类型：常见的跳线接口有LC、SC、FC、ST、MPO/MTP 等。应用最广的是LC、SC以及MPO，LC又有单纤和双纤；MPO接口则常用于高速传输场景，如 40G、100G 网络，可实现多芯并行传输 。

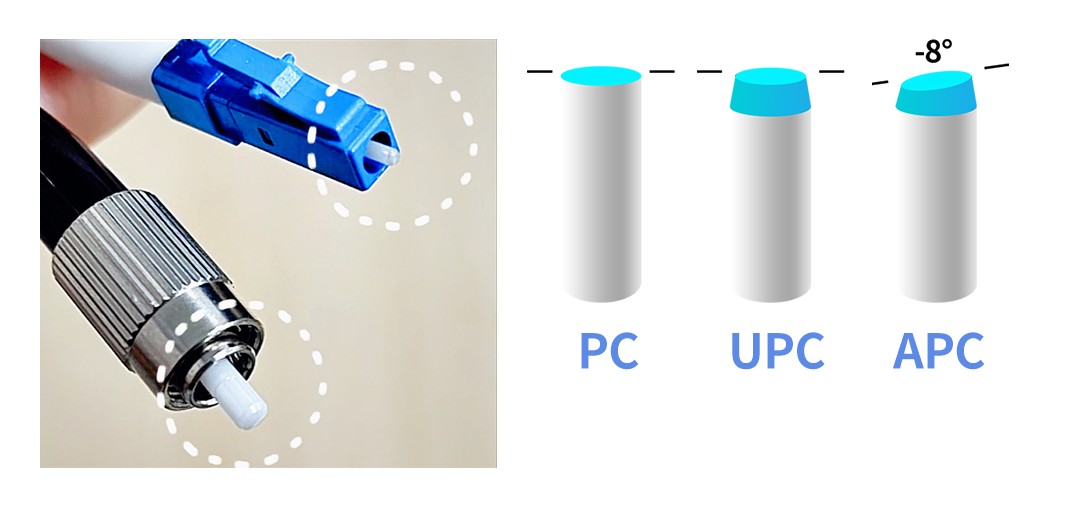

2. 端面类型：主要包括PC（Physical Contact）、UPC（Ultra Physical Contact）和 APC（Angled Physical Contact）。PC 端面是微球面研磨抛光，较为常见；UPC 在 PC 基础上进一步优化，插入损耗更小；APC 端面呈 8 度角并做微球面研磨抛光，可有效减少反射，常用于对反射敏感的场景。一般情况下，普通光模块可使用 PC 或 UPC 端面跳线，而长距离、高速率或对反射要求严苛的应用场景，则需采用 APC 端面跳线。

3. MPO芯数：常见的有8芯、12芯、24芯等；像40G QSFP+、100G QSFP28 等短距离光模块常搭配8 芯或 12 芯的 MPO/MTP 跳线。

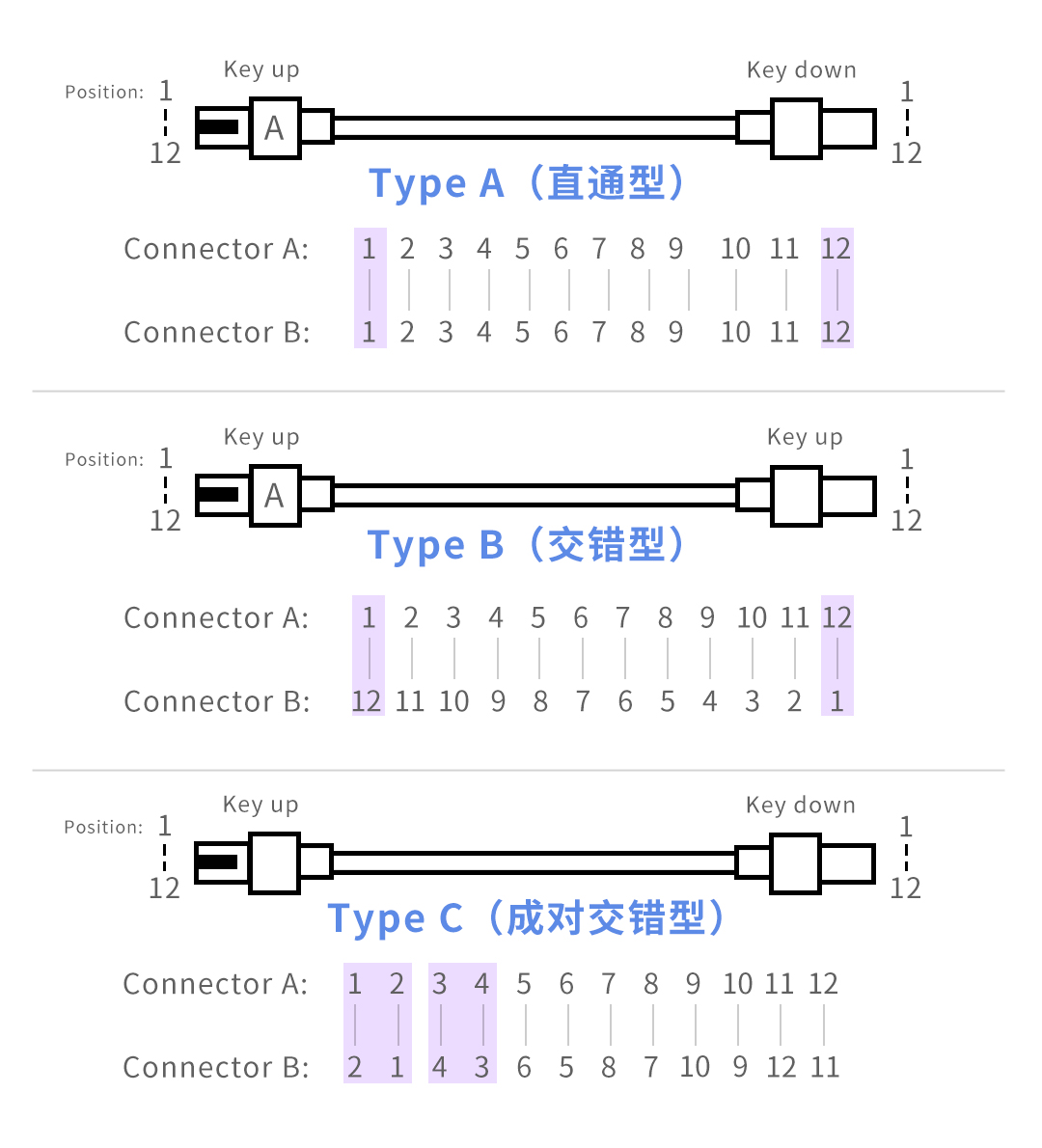

4. MPO极性：MPO线序有三种极性，分别是直通型（Type A）、交叉型（Type B）和成对交叉型（Type C），不同极性的MPO光纤跳线适用于不同的应用场景。

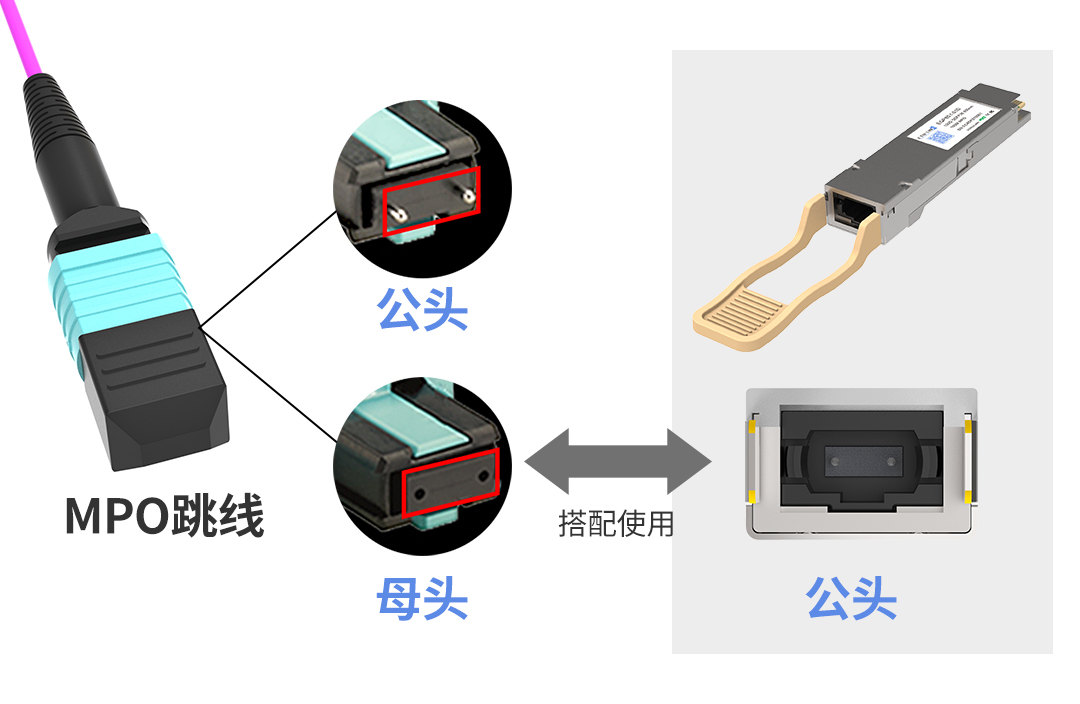

5. MPO公头母头：MPO 接口的跳线有公头和母头之分。一般光模块接口采用公头类型，与之连接的跳线则为母头，遵循公母搭配原则，确保连接的准确性和稳定性，实现可靠的光信号传输 。

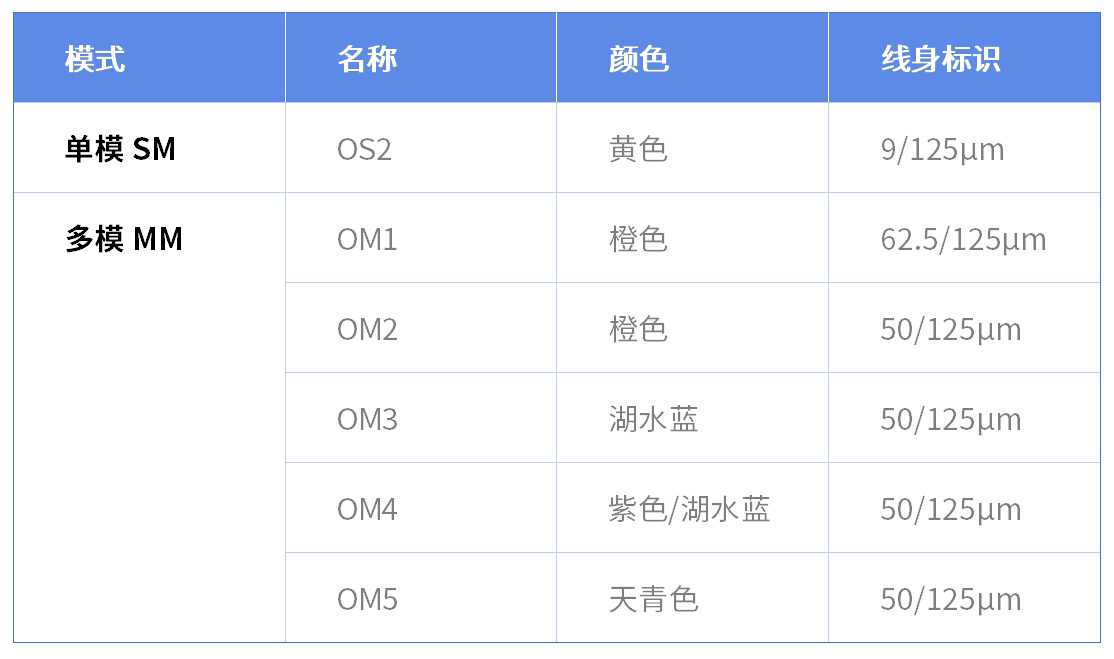

6. 模式与颜色：跳线模式分为单模和多模。多模光模块因光信号发散角度大，在长距离传输中信号衰减严重，故不适用于单模跳线；反之，单模光模块发出的光信号难以有效耦合到多模跳线中，会造成传输问题。

7. 缆径：缆径指跳线光纤外护套的直径，常见规格有2.0mm、3.0mm 等。较细的缆径（如 2.0mm）更柔软，便于布线，在空间有限的环境中优势明显；较粗的缆径（如 3.0mm）则能提供更好的机械保护，适合在复杂、易受外力干扰的布线场景中使用。选择时需根据实际布线环境和安装要求来确定。

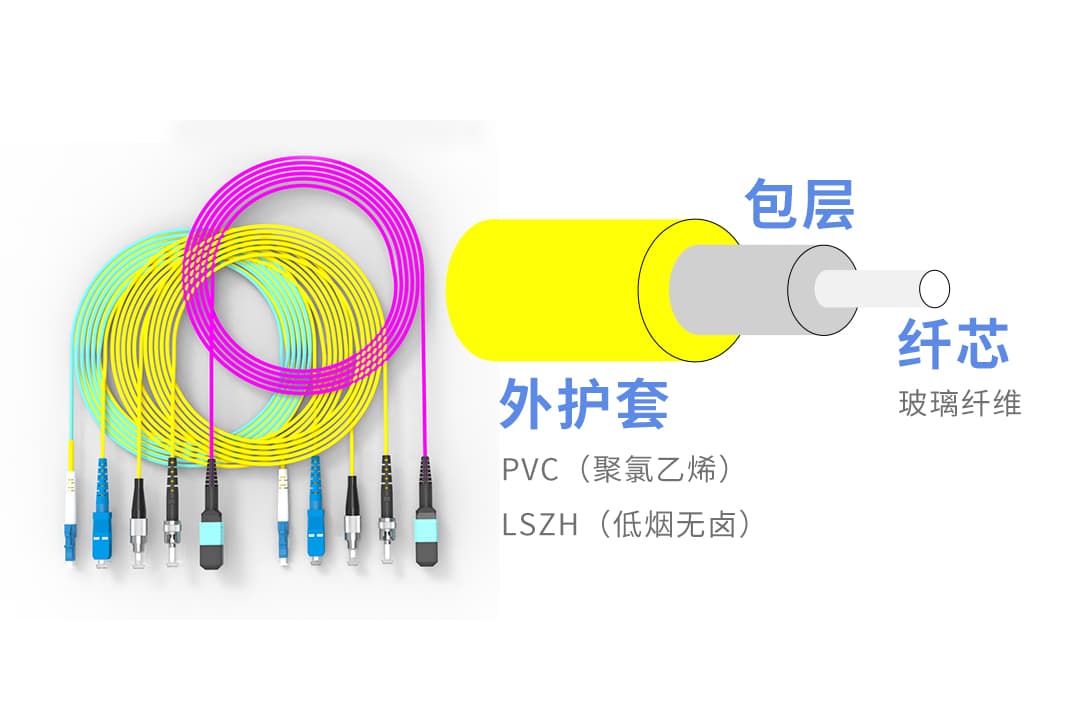

8. 材质：跳线的材质涵盖光纤材质和外护套材质。光纤材质主要为玻璃纤维，其纯度和质量直接影响光信号传输性能；外护套材质有PVC（聚氯乙烯）、LSZH（低烟无卤）等，PVC 成本低，但燃烧时会产生有毒有害气体；LSZH 则具有环保、低烟、无卤等优点，在对安全和环保要求较高的场所，如数据中心、写字楼等，多选用 LSZH 材质外护套的跳线。

二、搭配实例说明

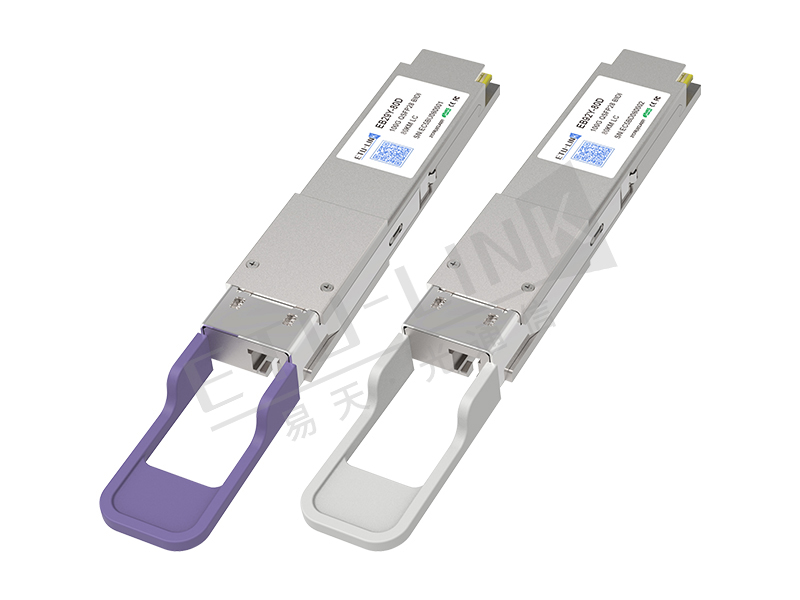

以易天光通信（ETU-LINK）100G QSFP28 BIDI 80KM光模块为例

1、支持速率103.125Gb/s，传输距离80km带KP4-FEC；

2、波长：1273-1286/1295-1309nm；

3、器件类型：LWDM EML发射和PIN带SOA接收；

4、功耗：商业级<5.5 W。

从外观、标签等信息可以得知，该光模块接口为LC 接口，因此需搭配单工（单纤）LC 接口的跳线；由于是单模光模块，应选用单模黄色OS2跳线，线身标识9/125μm ；端面类型选择支持长距离、高速率的UPC端面；

若数据中心布线空间较为紧凑，可选择2.0mm 缆径的跳线，便于弯曲布线；若布线环境相对宽松，对跳线机械保护要求较高，可选用 3.0mm 缆径的跳线。

在实际的应用场景中，为满足消防安全和环保要求，可选用LSZH 材质外护套的跳线。

三、总结

通过合理搭配跳线，可充分发挥光模块的性能优势，保障数据中心内网络连接的高效稳定运行。在实际的光纤网络建设中，无论何种光模块，都需依据其各项参数，综合考虑跳线的各个方面，精心选择合适的跳线，才能构建出优质可靠的光纤通信系统。
