在5G直播、AI算力、云存储等场景中，数据洪流以每秒数TB的速度奔涌。支撑这场“数据大航海”的幕后英雄，正是光模块——这个将电信号与光信号精准转换的“光通信翻译官”。

而光模块的封装技术，则是决定其性能、成本与适用场景的“基因密码”。从1995年GBIC的“巨无霸”时代，到如今QSFP-DD的“纳米级”集成，光模块封装经历了怎样的技术跃迁？

本文将用通俗语言，带您穿越光模块的封装进化史，并附上封装类型与匹配速率的详细表格。

一、第一代封装（1995-2000年）：标准化初探，从“手工作坊”到“工业流水线”

背景：90年代中期，光纤通信进入高速发展期，但光模块市场处于“野蛮生长”状态——不同厂商的模块尺寸、接口、引脚定义各异，导致设备间无法互通。1995年，运营商与设备商联合成立MSA（多源协议）组织，推动光模块标准化，第一代封装技术应运而生。

代表封装：

1、1×9封装：

特点：焊接型设计，速度不高于千兆，多采用SC接口（方形大接口）。

应用：早期以太网交换机、路由器，因体积大、兼容性差，现已被淘汰。

案例：某企业旧机房升级时，发现大量1×9模块无法适配新设备，最终需全部更换为SFP模块。

2、GBIC（Gigabit Interface Converter）：

特点：千兆速率，体积庞大（约半个手掌大小），采用20个引脚连接，支持热插拔。

应用：2000年前后主流数据中心、城域网核心设备。

痛点：因体积过大，单台交换机仅能插入8个GBIC模块，限制了端口密度。

技术意义：第一代封装解决了光模块的“兼容性”问题，为后续技术迭代奠定了基础。

二、第二代封装（2000-2018年）：小型化革命，从“巨无霸”到“迷你精灵”

背景：随着数据中心规模扩大，对光模块的“体积”和“密度”提出更高要求。第二代封装以“小型化”为核心目标，通过优化设计大幅缩小模块尺寸。

代表封装：

1、SFP（Small Form-factor Pluggable）：

特点：光端口面积仅为GBIC的1/3左右，支持千兆速率，采用LC接口（小型化接口），支持热插拔。

应用：2000年后成为主流，广泛应用于数据中心、企业网、5G基站。

案例：某云计算厂商通过将GBIC替换为SFP，单台交换机端口密度提升3倍，节省了60%的机柜空间。

2、SFP+（Enhanced SFP）：

特点：速率提升至10G，体积与SFP相同，取消内部CDR模块（时钟数据恢复），降低功耗。

应用：2009年后成为万兆以太网核心模块，替代了早期笨重的XENPAK/XFP。

数据：SFP+模块成本比XFP低40%，功耗降低30%，迅速占据市场主导地位。

3、QSFP+（Quad SFP+）：

特点：支持4通道传输，每通道10G，总速率达40G，体积仅比SFP+略大。

应用：2012年后成为40G数据中心主流方案，替代了CFP等大型模块。

优势：相比CFP，QSFP+的端口密度提升4倍，成本降低60%。

技术意义：第二代封装通过“小型化”和“多通道”设计，解决了光模块的“密度”和“成本”问题，推动了数据中心和5G网络的规模化部署。

三、第三代封装（2018年至今）：高速化与集成化，从“电信号”到“光子芯片”

背景：随着AI、8K视频等高带宽应用兴起，光模块速率从40G向100G、400G甚至800G跃迁。第三代封装以“高速化”和“集成化”为核心，通过硅光子技术、CPO（共封装光学）等创新，突破传统封装瓶颈。

代表封装：

1、QSFP28：

特点：支持4通道25G传输，总速率达100G，体积与QSFP+相同。

应用：2014年后成为100G数据中心核心方案，替代了CFP4等大型模块。

数据：QSFP28模块的功耗比CFP4低50%，成本降低40%。

2、QSFP-DD（Double Density）：

特点：支持8通道25G/50G传输，总速率达200G/400G，宽度与QSFP28相同。

应用：2019年后成为400G数据中心主流方案，支持AI集群、超算中心等高带宽场景。

案例：某AI厂商通过部署QSFP-DD模块，将数据中心内部带宽提升4倍，训练大模型效率提高30%。

3、CPO（Co-Packaged Optics）：

特点：将光芯片与交换芯片直接封装在一起，消除传统光模块的“电信号-光信号”转换瓶颈。

应用：2023年后开始试点，预计成为800G/1.6T时代核心方案。

优势：CPO可将功耗降低50%，延迟降低70%，是未来光通信的“终极形态”。

技术意义：第三代封装通过“高速化”和“集成化”设计，解决了光模块的“带宽”和“能效”问题，为AI、元宇宙等高带宽应用提供了支撑。

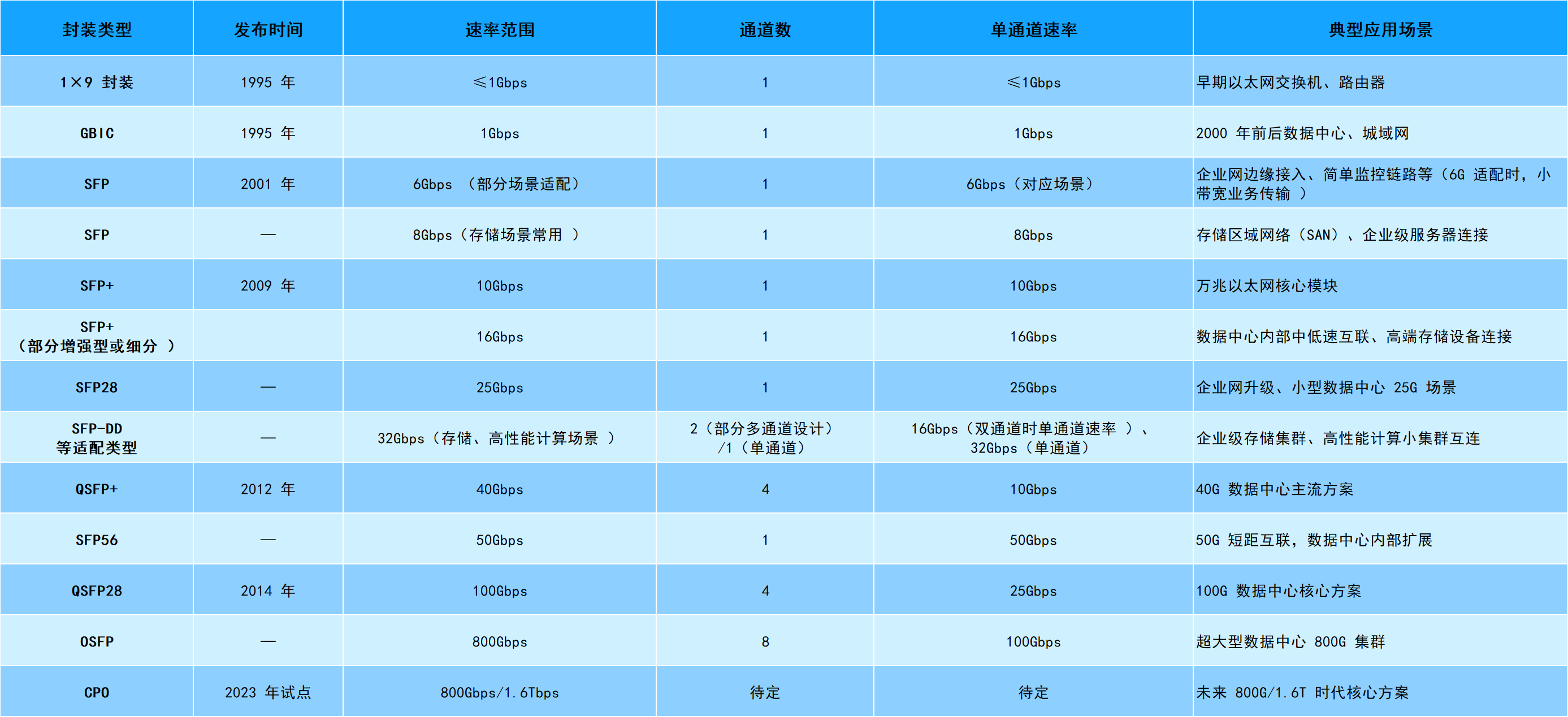

四、光模块封装类型与匹配速率对照表

五、封装技术迭代的核心逻辑：成本、密度与性能的“不可能三角”

光模块封装的每一次迭代，都是对“成本”“密度”“性能”三大核心指标的平衡与突破：

第一代：以“标准化”为核心，解决兼容性问题，但体积大、密度低。

第二代：以“小型化”为核心，通过优化设计提升密度、降低成本，但速率受限于电信号传输瓶颈。

第三代：以“高速化”和“集成化”为核心，通过硅光子、CPO等技术突破物理限制，但成本较高，需逐步普及。

六、未来展望：光模块的“终极形态”是什么？

随着800G/1.6T时代来临，光模块封装将面临两大挑战：

热管理：高速信号产生大量热量，需通过液冷、3D封装等技术解决散热问题。

成本：CPO等新技术成本高昂，需通过规模化生产降低成本。

未来，光模块封装可能向两个方向演进：

短期：QSFP-DD、OSFP等高速可插拔模块仍是主流，满足数据中心和5G升级需求。

长期：CPO技术成熟后，光模块将与交换芯片深度融合，成为“光子芯片”的一部分，彻底颠覆传统封装形态。

七、结语

从“大块头”到“小精灵”，光模块封装的进化史，是一部光通信技术的“缩骨功”修炼史。

从1995年GBIC的“巨无霸”时代，到如今CPO的“纳米级”集成，每一次封装迭代都推动了数据传输效率的飞跃。

未来，随着AI、元宇宙等高带宽应用兴起，光模块封装将继续向“更高、更快、更强”的方向演进，为数字世界构建更高效、更绿色的“光通信高速公路”。
